单列圆锥滚子轴承
类别:单列圆锥滚子轴承
参数名称 | 参数值 |
---|---|
材料 | 轴承钢、硅锰钢、渗碳钢 |
精度等级 | P6、P5、P4 |
硬度 | 58~64HRC |
尺寸范围 | ≤2000mm |
应用领域 | 冶金轧机、齿轮箱、发电机 |
产地 | 洛阳 |
品牌 | LYAB |
咨询热线:185-3836-8720
单列圆锥滚子轴承
类别:单列圆锥滚子轴承
参数名称 | 参数值 |
---|---|
材料 | 轴承钢、硅锰钢、渗碳钢 |
精度等级 | P6、P5、P4 |
硬度 | 58~64HRC |
尺寸范围 | ≤2000mm |
应用领域 | 冶金轧机、齿轮箱、发电机 |
产地 | 洛阳 |
品牌 | LYAB |
咨询热线:185-3836-8720

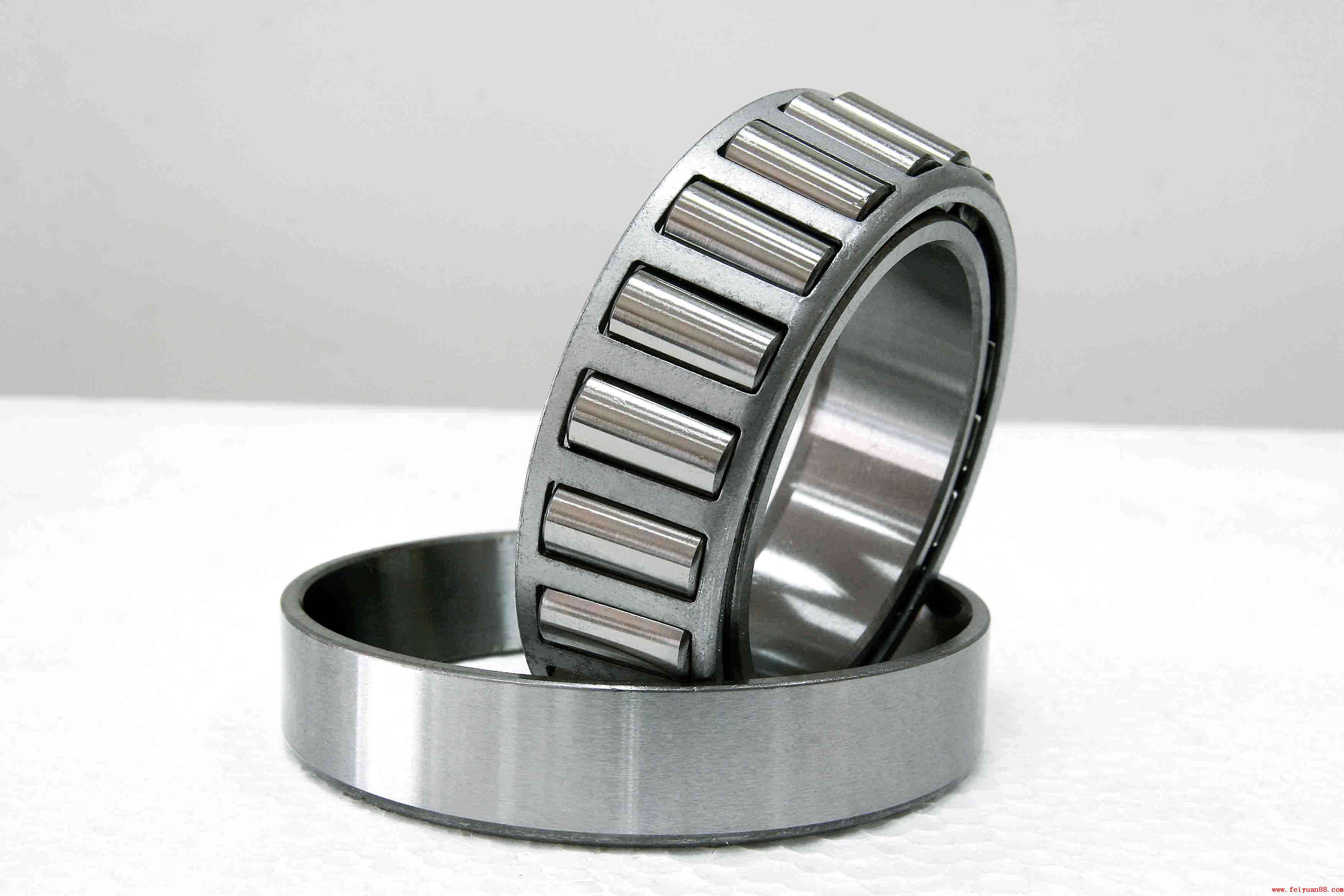

单列圆锥滚子轴承有一个外圈,其内圈和一组锥形滚子由筐形保持架包罗成的一个内圈组件。外圈可以和内圈组件分离,按照ISO圆锥滚子轴承外形尺寸标准的规定,任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。即同型号的外圈除外部尺寸、公差需符合ISO492(GB307)规定外,内圈组件的圆锥角、组件锥体直径等也必须符合互换的有关规定。
通常,单列圆锥滚子轴承外圈滚道的圆锥角在10°~19°之间,能够同时承受轴向载荷和径向载荷的联合作用。锥角愈大,承受轴向载荷的能力也愈大。大圆锥角的轴承,后置代号加B,锥角在25°~29°之间,它可承受较大的轴向载荷。另外,单列圆锥滚子轴承可以在安装过程中调整游隙的大小。
单列圆锥滚子轴承可以承受一个方向的轴向负 荷。并能定位轴相对轴承座一个方向的轴向位移。即使在纯径向载荷作用下,圆锥滚子轴承内部也会产生附加轴向分力,此时,需要有一个等量的反向作用力来与之相平衡。通常在两个支承中采用两个相同结构的单列圆锥滚子轴承面对面或背对背相对安装
现用 | 原用 | |||||||
d | D | T | B | C | r1,2min | r3,4min | 型号 | 型号 |
mm | ||||||||
200 | 300 | 55 | 51 | 45 | 5 | 4 | LY-3023 | |
310 | 70 | 70 | 53 | 3 | 2.5 | 32040 | ||
310 | 70.5 | 70 | 53.5 | 3 | 2.5 | 32040X2 | ||
360 | 104 | 98 | 82 | 5 | 4 | 32240 | 7540E | |
205 | 485 | 117.5 | 95.2 | 73 | 4 | 4 | 30641 | 7841 |
220 | 340 | 76.5 | 72 | 62 | 4 | 3 | 32044 X2 | 2007144 |
400 | 73 | 65 | 54 | 4 | 3 | 31244X2 | ||
220 | 400 | 73 | 65 | 54 | 4 | 3 | 30244 X2 | 7244 |
400 | 115 | 108 | 90 | 4 | 3 | 32244 | 7544 | |
400 | 115 | 108 | 90 | 4 | 3 | 32244 X2 | ||
460 | 154 | 145 | 122 | 5 | 5 | 32344 | ||
240 | 320 | 51.5 | 48 | 41 | 3 | 2.5 | 32948/YB2 | |
320 | 52.5 | 52.5 | 39 | 3 | 2.5 | 32948X2 | ||
360 | 76 | 76 | 57 | 4 | 3 | 32048 | ||
440 | 127 | 120 | 100 | 4 | 4 | 32248 | 7548E | |
500 | 165 | 155 | 132 | 5 | 5 | 32348 | ||
241 | 360 | 76 | 76 | 57 | 4 | 3 | 32048/YA2 | |
255 | 560 | 123.8 | 104.8 | 70 | 6 | 6 | 30651 | 7851 |
260 | 360 | 64.5 | 60 | 52 | 3 | 2.5 | 32952X2 | |
400 | 87 | 87 | 65 | 5 | 4 | 32052 | ||
400 | 87.7 | 82 | 71 | 5 | 4 | 32052 X2 | 2007152 | |
540 | 114 | 102 | 85 | 6 | 6 | 30352 X2 | 7352 | |
280 | 350 | 36 | 33 | 26 | 2 | 2 | 30656 | 1007856 |
380 | 63.5 | 63.5 | 48 | 3 | 2.5 | 32956 | 2007956 | |
380 | 64.5 | 60 | 52 | 3 | 2.5 | 32956/YB2 | 2007956K | |
300 | 420 | 76.5 | 72 | 60.5 | 4 | 3 | 32960/YB2 | 2007960 |
460 | 100 | 100 | 74 | 5 | 4 | 32060 | ||
460 | 100.7 | 95 | 82 | 5 | 4 | 32060/YB2 | 2007160 | |
440 | 73 | 70 | 55 | 4 | 3 | 30660 | 7860 | |
500 | 95 | 90 | 70 | 4 | 4 | 31160 X2 | 1007760 | |
540 | 149 | 140 | 115 | 6 | 5 | 32260/HCYA | ||
304.8 | 546.1 | 171.053 | 171.053 | 140.097 | 8 | 8 | 306/304.8/HC | |
320 | 440 | 76.5 | 72 | 62 | 4 | 3 | 32964 | 2007964 |
480 | 100.7 | 95 | 82 | 5 | 4 | 32064/YB2 | 2007164 | |
330.2 | 482.64 | 87 | 75 | 68 | 3 | 3 | 306/330.2 | 7766 |
340 | 460 | 76.5 | 72 | 62 | 4 | 3 | 32968/YB2 | 2007968 |
520 | 86 | 82 | 64 | 4 | 3 | 32068 X2 | 7168 | |
520 | 100 | 95 | 75 | 5 | 5 | 30668 | ||
360 | 480 | 76.5 | 72 | 62 | 4 | 3 | 32972/YB2 | 2007972 |
540 | 86 | 82 | 64 | 4 | 4 | 31072 X2 | 7172 | |
380 | 520 | 66.5 | 65 | 46.5 | 3 | 3 | 31976 X2 | 1007976 |
620 | 112 | 106 | 76 | 4 | 4 | 31176 X2 | 1007776 | |
400 | 540 | 70 | 65 | 48 | 5 | 4 | 31980 | |
600 | 95 | 90 | 67 | 4 | 4 | 31080 X2 | 7180 | |
420 | 560 | 70 | 65 | 51 | 3 | 3 | 31984 X2 | 1007984 |
620 | 95 | 90 | 70 | 4 | 4 | 31084 X2 | 7184 | |
700 | 130 | 122 | 92 | 6 | 6 | 31184 X2 | 107784 | |
440 | 620 | 95 | 90 | 67 | 2.3 | 5 | 32988 X1/P5 | |
650 | 96.4 | 94 | 67 | 6 | 4 | 31088 X2 | 7188 | |
460 | 620 | 80 | 74 | 58 | 3 | 3 | 31992 X2 | 1007992 |
660 | 115 | 110 | 90 | 5 | 4 | 32996X3 | ||
680 | 105 | 100 | 78 | 6 | 6 | 31092 X2 | 7192 | |
480 | 650 | 84.2 | 78 | 60 | 4 | 4 | 31996 X2 | 1007996 |
500 | 720 | 110 | 100 | 82 | 6 | 6 | 310/500 X2 | 71/500 |
530 | 670 | 100.47 | 95 | 82 | 5 | 3 | 329/530 X2 | |
530 | 710 | 88 | 82 | 62 | 4 | 4 | 319/530 X2 | 10079/530 |
560 | 750 | 92.5 | 85 | 64 | 4 | 4 | 319/560 X2 | 10079/560 |
820 | 121 | 115 | 84 | 6 | 6 | 310/560 X2 | 71/560 | |
600 | 870 | 124 | 118 | 89 | 6 | 6 | 310/600 X2 | 71/600 |
630 | 920 | 135 | 128 | 94 | 7.5 | 7.5 | 310/630 X2 | 71/630 |
710 | 950 | 114 | 106 | 80 | 6 | 6 | 319/710 X2 | 10079/710 |
800 | 990 | 57 | 55 | 45 | 5 | 5 | 308/800 R/YB2P6 | |
1060 | 122 | 115 | 89 | 6 | 6 | 319/800 X2 | 10079/800 | |
900 | 1180 | 124 | 122 | 87 | 6 | 6 | 319/900 X2 | 10079/900 |
1280 | 190 | 170 | 135 | 7.5 | 7.5 | 320/900 X2 | 71/900 | |
950 | 1250 | 140 | 132 | 100 | 7.5 | 7.5 | 319/950 X2 | 10079/950 |
1800 | 2300 | 260 | 218 | 180 | 15 | 15 | 306/1800 |
